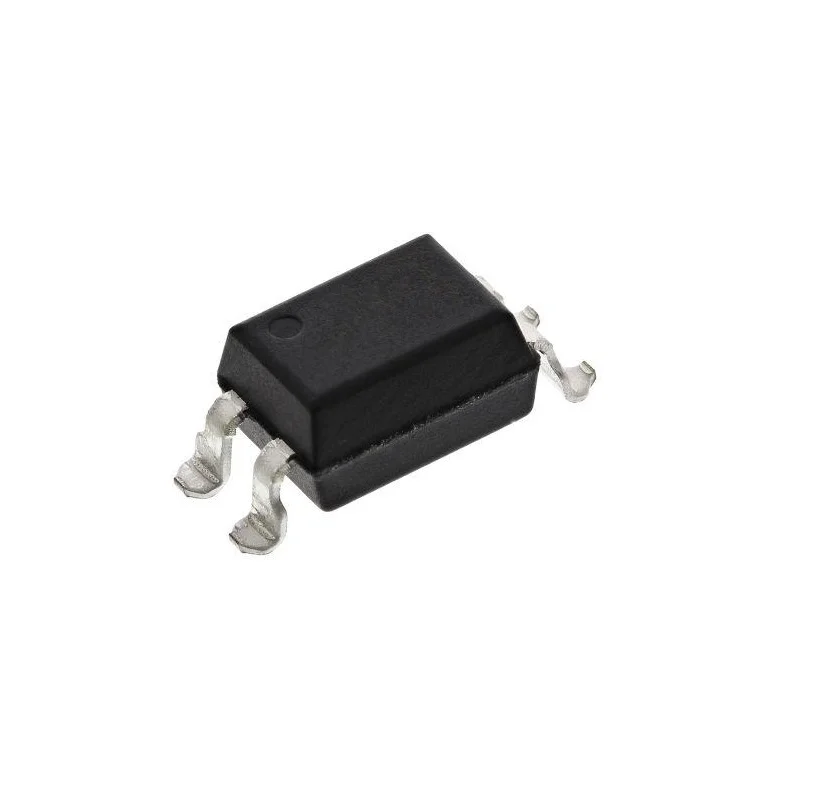

اپتوکوپلر PC817 پکیج SMD

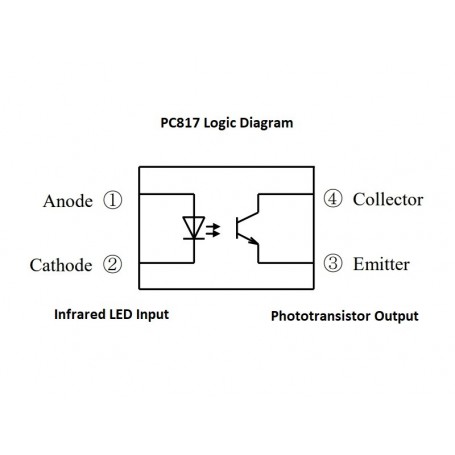

اپتوکوپلر (Optocoupler) یک قطعه الکترونیکی است که برای انتقال سیگنال‌های الکتریکی از یک بخش مدار به بخش دیگر از مدار بدون اتصال مستقیم بین آنها استفاده می‌شود. اپتوکوپلر عموماً شامل یک دیود نوری (LED) و یک فتوترانزیستور، فتودیود یا سلول فتوولتائیک (Phototransistor, Photodiode, Photovoltaic cells) می‌شود.

زمانی که جریان به LED اعمال می‌شود، LED روشن می‌شود و نوری تابیده می‌کند. این نور از طریق یک جداکننده به فتوترانزیستور یا فتودایود منتقل می‌شود که سیگنال الکتریکی را تشخیص و انتقال می‌دهد. این فرآیند امکان ایجاد جداسازی الکتریکی و ایمنی بیشتر در مدارهای الکترونیکی را فراهم می‌کند.,optocouplers با قابلیت عملکرد و کاربرد بسیار گسترده ای در زمینه های مختلفی از جمله کنترل مدارهای قدرت، ارتباطات دیجیتال، اندازه‌گیری سیگنال، و کنترل الگو برداری سیگنال مورد استفاده قرار می‌گیرند.

مشخصات

• تعداد پایه/پکیج: 4 عدد / DIP
• نوع خروجی: فوتوترانزیستور
• تعداد کانال: 1 کانال
• جریان پیشرو: 20 میلی آمپر
• حداکثر ولتاژ امیتر کلکتور: 35 ولت
• حداکثر جریان کلکتور: 50 میلی آمپر
• حداکثر ولتاژ اشباع امیتر کلکتور: 0.2 ولت
• Vf – ولتاژ عبور دهنده(مستقیم): 1.2 ولت
• Vr – ولتاژ معکوس: 6 ولت
• Pd – اتلاف برق: 200 مگاوات
• حداقل دمای عملیاتی: – 30 درجه سانتیگراد
• حداکثر دمای عملیاتی: + 100 درجه سانتیگراد
